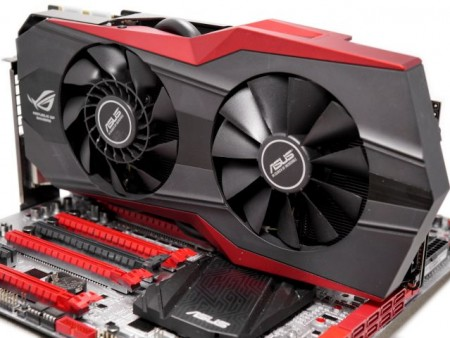

Designed for OCERS!!ASUS ROG Matrix GTX980繪圖卡

(文: Spike Lam)ASUS 針對超頻及玩家電競市場推出全新「 ROG Matrix GTX 980 」繪圖卡，採用 DIGI+ VRM 搭載 Black Metallic 電容與14相位 Super Alloy 供電模組，搭載 5 支 Heapipe 的 DirectCU II 高性能散熱器，配合 CoolTech 混合式風扇設計，預設核心時脈提升至 1342MHz 性能相較公板高出 13% ， GPU 溫度卻相較公板降低 25°C ，風扇聲嘈較公板更寧靜。ROG Matrix GTX 980 繪圖卡是 ASUS 針對超頻玩家而設的旗艦級型號，其設計方向以追求極致性能、高效散熱兼具寧靜表現為設計目標，在性能、創新與簡易性之間達至最佳平衡，採用 NVIDIA 新一代高階 GM204 繪圖核心，擁有 2048 個 CUDA Cores 、 128 個 Texture units 、 64 個 ROPs ，是現時性能最強的 3D 繪圖卡產品。與公板設計的 GeForce GTX 980 產品比較，雖然同樣採用 NVIDIA GM204 繪圖核心，但 GPU 時脈由官方預設的 1126MHz Base/1216MHz Boost ，提升至 1241MHz Base / 1342MHz Boost ，令性能相較公板產品提高 13% ，同時提供更佳散熱效果及更大的超頻潛力。為提升繪圖卡的超頻性能， ROG Matrix GTX 980 的 PCB 設計經過進一步優化，尺寸為 29.72cm x 15.2cm x 4.06 cm ，雖然相較公板 GeForce GTX980 更巨型，但散熱器保留 Dual Slot 設計可達成 Qual SLI 繪圖卡協同運算。採用了 8 顆 Samsung K4G41325FC-HC28 GDDR5 顆粒，擁有 256bit 記憶體介面提供高達 224.4 GB/s 頻寬，雖然預設記憶體時脈與公板 GeForce GTX 980 一樣為 7010MHz ，但 ROG Matrix GTX 980 在記憶體線路及供電設計上作出了優化，令記憶體超頻空間相較公板有所提升。供電模組方面， ROG Matrix GTX 980 採用了自家的 DIGI+ VRM電壓調節模組， 14 相位供電採用 NexFET MOSFET 晶片，擁有高達 90% 的轉換效率，但所佔用的 PCB 空間卻只有標準 MOSFET 的一半。配搭 Super Alloy 超合金電感，相較傳統電感採用了截然不同的金屬衝壓成型，能減少高頻下因電源雜訊產生嗡嗡聲的電流噪音，並且有效減低熱量產生，採用的日系 10K Black-Metallic 電容較一般固態電容，使用壽命提高五倍的及溫度耐用性提高 20% 。相較公板 GeForce GTX 980的 5 相位供電設計， ROG Matrix GTX 980 供電模組能承受更高的功耗，提供更穩定的工作電壓，從而令超頻表現得以提升。NVIDIA 公板 GeForce GTX 980 僅提供 2 組 PCIe 6 Pin 75W 電源輸入，連同 PCIe 接口供電最高僅支援 225W ，局限了繪圖卡的超頻空間， ROG Matrix GTX 980 則提供 2 組 PCIe 8 Pin 150W 電源輸入，連同 PCIe 接口及 PCB 尾部額外的 4 Pin 供電， ROG Matrix GTX 980 的電源輸入可達 450W ，以滿足超頻後功耗提升的需求。為滿足 GPU 核心時脈提升的同時可提供更大的超頻空間， ROG Matrix GTX 980 散熱器採用 DirectCUII 導熱設計，散熱器搭載 5 支 全銅 Heatpipe ，放棄傳統銅底部配搭 Heatpipe 的散熱設計，改為以全銅 Heatpipe 直接接觸 GPU 表面，令導熱效率大幅提升，更快把熱力平均傳導王至散熱鰭片上。相較市面上採用公板設計的 GeForce GTX 980 ， ROG Matrix GTX 980 繪圖卡散熱效能提高了 25% ，在完全負載下溫度相較公板散熱器降低約 11°C 。採用了自家設計的 CoolTech 散熱風扇，兩組風扇均採用不同葉扇與承軸設計，提供多方位氣流以加速散熱，鰭片曲度等每個細節均經過專業的精密設計，讓散熱風扇在低轉速下也能提供優秀的散熱效果，左面較接近 GPU 的風扇採用內徑流式鼓風機配合外部花型葉扇，讓氣流可通過 GPU 上方鰭片於內徑中排出。在一般情況下， ASUS ROG Matrix GTX980 於 3D 完全負載，風扇轉速只需 1000 ~ 1500rpm 已能滿足散熱需求，運作聲噪較公板 GeForce GTX 980 降低約 8 dB ，為了提供極至的超頻效果，散熱風扇最高轉速可手動提升至 3000rpm ，以滿足超頻玩家對散熱的要求。相較公板 GeForce GTX 980 ， ROG Matrix GTX 980 繪圖卡加入了更多進階玩家設計，在散熱器的上方設置了 GPU 負載 LED 指示燈，玩家可依據 LED 指示燈的顏色變化掌握 GPU 的實時負載情況，在閒置至低負載下會顯示藍色、中度負載為橙黃色、高度負載為紅色。ROG Matrix GTX 980 繪圖卡提供了 ROG 版本的 GPU Tweak 微調工具，讓玩家能實時調整及監察 GPU 、 Memory 時脈， GPU 、 Memory 及 PLL 電壓， PWM 、 VRM 、 LoadLine 及散熱風扇轉速等設定，並提供 Profile 功能讓玩家按照實際需要使用不同設定，透過 Hotkey 在遊戲中使用不同 Profile 。GPU Tweak 亦可以直接調整 BIOS 的預設值，讓用家每次啟動 GPU Tweak 進行修改，為防止玩家因設定錯誤而無法進入作業系統， ROG Matrix GTX 980 設有 Safe Mode 按鈕，它的設計就像主機板的 Clear BIOS ，按下後按鈕會亮起綠燈，同時 GPU 負載 LED 指示燈亦會變成綠色，繪圖卡將會把設定值還原。ROG Matrix GTX 980 繪圖卡設計採納了全球頂尖極限 Overclockers 的意見及經驗，因此繪圖卡除了針對風冷超頻作出優化外，亦加入了針對 LN2極限超頻所需的功能，設有 LN2 BIOS Switch 讓玩家解封被隱藏的超頻選項，包括 GPU 、 Memory 時脈及電壓範圍等等，同時 OVP 、 OCP限制將會被解封，在 PCIE 外接電源附近設有工作電壓測量點，能透過萬用表實時測量 GPU 、 Memory 及 PLL 等工作電壓。由於 GPU 在LN2 極限超頻時，繪圖卡在長期運作零度以下令整片 PCB 結霜，當記憶體顆粒過度結霜將會影響超頻穩定性，因此 ROG Matrix GTX 980 加入了 Memory Defroster 功能， ASUS 在記憶體顆粒區域加入發熱線路，在 LN2 極限超頻下用家開啟 Memory Defroster Switch ，就能防止記憶體結霜令 LN2 極限超頻的穩定性進一步提升。HKEPC 找來公板 NVIDIA GeForce GTX 980 與 ASUS ROG Matrix GTX 980 作對比測試，包括預設時脈性能表現、 GPU 超頻能力表現、散熱器性能及風扇聲噪表現作出比較。測試平台採用 Intel Core i7-4790K @ 4.4GHz ，主機板採用ASROCK Z97-OC Formula 配搭 Corsair Dominator Platinum DDR3-2666 C10 4GB x 2 ，作業系統採用 Windows 7 Ultimate SP1 ，繪圖卡驅動程式版本為 GeForce Game Ready Drive 347.09 WHQL ，室溫約為 21°C 、環境聲噪約為 40dB 。此次送測的 ASUS ROG Matrix GTX 980 ，預設時脈為 1241MHz Base / 1342MHz Boost ，但 NVIDIA GPU Boost 2.0 會再因應每顆 ASIC 體質進一步提高 Boost 幅度，通常由 25MHz ~ 85MHz不等，此次 HKEPC 測試的 ASUS ROG Matrix GTX 980 樣本，會因應會自動提升 50MHz ，因此實際的 3D Performance Mode 運作時脈接近 1.4GHz 。在 Futuremark 3DMmark SkyDrive 及 FireStrike 測試中， ASUS ROG Matrix GTX 980 性能相較公板 GeForce GTX 980 高出 10.1% 及9.98% ，性能提升接近 1 成表現令人滿意。至於遊戲測試方面，分別選用到 WatchDog 、 Thief 、 TombRaider 、 Battlefield 4 四款遊戲進行測試，全部採用 1920 x 1080 解析度及最佳畫質設定， ASUS ROG Matrix GTX 980 由於在運作時脈上取得優勢，因此在性能相較公板 GeForce GTX 980 高出 10-14% 不等。採用 FurMark 1.9.2 Stress Test 進行散熱性能測試， ROG Matrix GTX 980 與公板 GeForce GTX 980 各自保持於預設核心時脈設定，散熱器風扇轉速設為 Auto ，室溫為 21°C 。在 GPU Idle 時， ROG Matrix GTX 980 與公板 GeForce GTX 980 的 GPU 溫度分別不大，分別為 31°C 及 30°C ，當啟動了 Furmark Burn-in test 後 GPU 溫度開啟上升，散熱器風扇轉速亦開始提升，儘管 ROG Matrix GTX 980 的工作時脈較高，但 GPU 溫度卻較理想 GeForce GTX 980 公板更低，完全負載下 GPU 溫度大約在 70°C ，相較公板散熱器完全負載下GPU 溫度高達 82°C ，兩者相差 12°C 之多。在測試溫度的同時，採用 Sound Level Meter 量度 ROG Matrix GTX 980 與公板散熱器的聲噪比表，在 Furmark 1.9.2 Stress Test 完全負載下， ROG Matrix GTX 980 的 GPU 溫度不僅較公板 GeForce GTX 980 更低，同時散熱器的工作聲聲噪表現亦更理想， ROG Matrix GTX 980 在完全負載下錄得 44.5dB ，公板 GeForce GTX 980 則錄得 49.6dB 。ROG Matrix GTX 980 繪圖卡雖然已預設超頻至 1324MHz ，仍然擁有一定的超頻空間給風冷玩家，筆者測試了四張 ROG Matrix GTX 980 繪圖卡樣本，在沒有啟動 LN2 模式下 GPU 工作電壓為 1.2v 、記憶體工作電壓為 1.6v ，把散熱器風扇轉為手動模式並把轉速調至 100% ，兩張樣本均可以輕鬆達成 1480MHz Core/8000MHz Mem 完成 3DMark Fire Strike Extreme 測試，表現令人滿意。
